ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Приспособление для крепления ПФМ
ТУ 9444-003-49013468-2007

Приспособление для крепления ПФМ предназначено для установки, фиксации и зажатия с регулируемым усилием плазмофильтров при проведении процедуры плазмафереза.

Кронштейн зажимного устройства в сборе	1 шт.
Скоба в сборе	1 шт.
Кронштейн капельницы в сборе	1 шт.
Комплект крышек для крепления плазмофильтров ПФМ-800	1 к-кт
Комплект крышек для крепления плазмофильтров ПФМ-500	1 к-кт
Руководство по эксплуатации	1 шт.

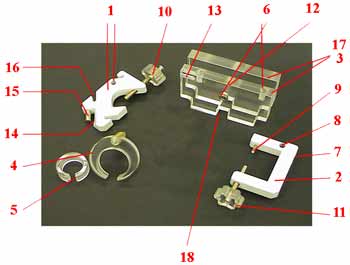

Кронштейн (1), состоящий из алюминиевого корпуса, в котором впрессована ось (15) и ввернут винт (13), имеет прорези для крепления трубок (16) и отверстия (19) для крепления кронштейна капельницы. Кронштейн закрепить на трансфузионную прикроватную стойку винтом (13), при этом скос (14) направлен вверх.

Далее приступить к сборке скобы (2) с крышками (3). Скоба (2), в которую впрессован штифт (9), а с противоположной стороны ввернут зажимной винт (11) имеет два отверстия: одно (7) - расположенное с торца и второе (8) - расположенное по плоскости скобы.
Комплект крышек (3), состоящий из передней и задней крышек, отличающихся друг от друга тем, что в переднюю крышку ввернута опорная втулка (12) и имеются отверстия (6) для установки кронштейна капельницы, а на задней крышке имеется отверстие (17). Как передняя, так и задняя крышки имеют прямоугольные пазы (18) для ориентации их на скобе (2).

Крышки устанавливаются на скобу (2) следующим образом:

1. переднюю крышку надеть пазом (18) на спинку, при этом опорная втулка (12) должны быть обращена к зажимному винту (11) скобы (2); скольжением паза (18) по спинке скобы (2) надеть опорную втулку (12) на цилиндрический кончик зажимного винта (11).

2. заднюю крышку подобно передней надеть на спинку скобы (2) отверстием в сторону штифта (9) и сдвинуть до упора в сторону штифта, при этом штифт (9) войдет в отверстие (17).

Кронштейн капельницы (4) устанавливается в зависимости от расположения крышек: или в отверстия (6) в передней крышке или в отверстие (19) в кронштейне (1) крепления скобы.
В зависимости от типа капельниц кронштейн капельниц используется с дополнительным кольцом (5) или без него.

Плазмофильтр устанавливается между крышками спинкой в сторону скобы (2), т.е. плазменным коллектором наружу. Затем винтом (11) плавно поджимается до тех пор, пока при подъеме рукой гайки (или штуцера) плазменного коллектора прекратится скольжение боковых щечек плазмофильтра относительно крышек, и скоба с крышками поднимется вместе с плазмофильтром.
После этого поджать плазмофильтр, повернув головку зажимного винта на две трети оборота для ПФМ-500 или на полный оборот для ПФМ-800.
Собранную скобу (2) с крышками (3) и плазмофильтром установить на ось (15) кронштейна (1) на отверстие (8) при горизонтальном направлении потока крови, и на отверстие (7) – при вертикальном.
Чтобы надеть скобу (2) на ось кронштейна (15), необходимо наклонить на 20° скобу параллельно скоса (14) и надвинуть ее на ось.

ЗАО «Плазмофильтр» гарантирует эксплуатацию приспособления для крепления плазмофильтра в течение 36 месяцев при соблюдении инструкции, а также при правильной транспортировке и хранении.
