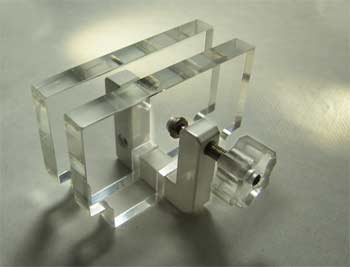

Приспособление для крепления ПФМ

комплект прижимных крышек для ПФМ
Приспособление для крепления плазмофильтра ПК-ПФМ (далее приспособление) предназначено для установки плазмофильтра, а также для фиксации трубок кровопроводящих магистралей на трансфузионной стойке при проведении процедуры плазмафереза. Главной задачей приспособления является фиксация геометрии камер плазмофильтра при положительном (избыточном) давлении в них.
Приспособление ПК-ПФМ обеспечивает правильный режим гидродинамики в плазмофильтре ПФМ-800 путем его зажатия с регулируемым усилием.



КОМПЛЕКТНОСТЬ:
В состав приспособления входят:
Кронштейн зажимного устройства в сборе, скоба зажимного устройства в сборе в сборе, фиксатор капельницы в сборе, комплект пластин для зажима плазмофильтров ПФМ-800, паспорт и инструкция по эксплуатации.

Рис. 1. Узлы и детали приспособления крепления ПФМ-800.

1 - кронштейн, 2- скоба, 3 - прижимные крышки, 4 - кронштейн капельницы, 5 - дополнительное кольцо для крепления капельницы, 6 - отверстия для установки кронштейна капельницы, 7,8 - отверстия в скобе, 9 - штифт, 10 - зажимной винт кронштейна, 11 - зажимной винт скобы, 12 - опорная втулка, 13 - винт для крепления на трансфузионную прикроватную стойку, 14 - скос на кронштейне, 15 - ось кронштейна, 16 - прорези для крепления трубок, 17 - отверстия на крышке, 18 - прямоугольные пазы для ориентации их на скобе.



Краткая инструкция по эксплуатации к приспособлению для крепления плазмофильтров ПФМ


Инструкция по эксплуатации приспособления для крепления ПФМ (5 стр.)
скачать: в формате pdf (241 Kb).
